书归正传，简单一说关于数控开榫机的使用与检修问题日常工作使用中希望能够帮助到大家。

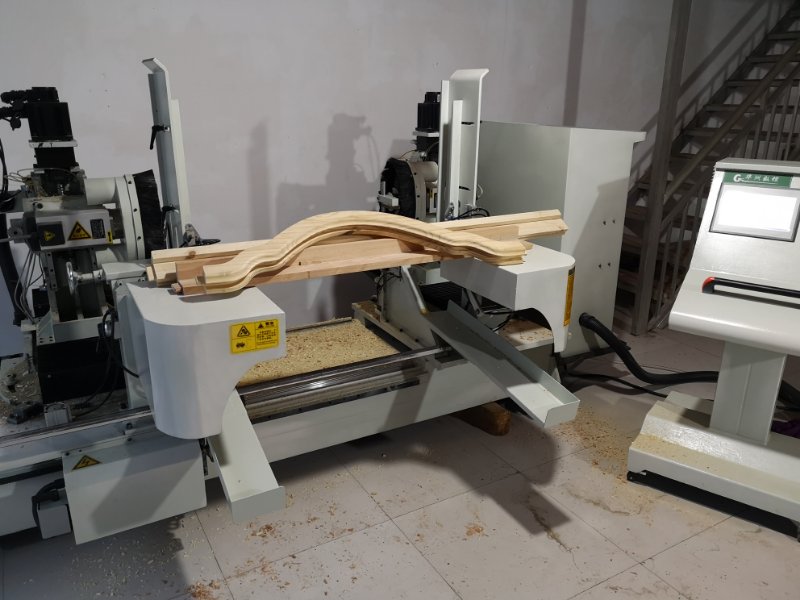

这是双端数控开榫机

全自动数控开榫机使用方便，调整简单，操作容易，具有安全、高效、劳动强度低、性价比高等特点。本文重点介 绍了开榫机的技术参数、加工性能及工艺流程，指出开榫机常见故障及排除措施。

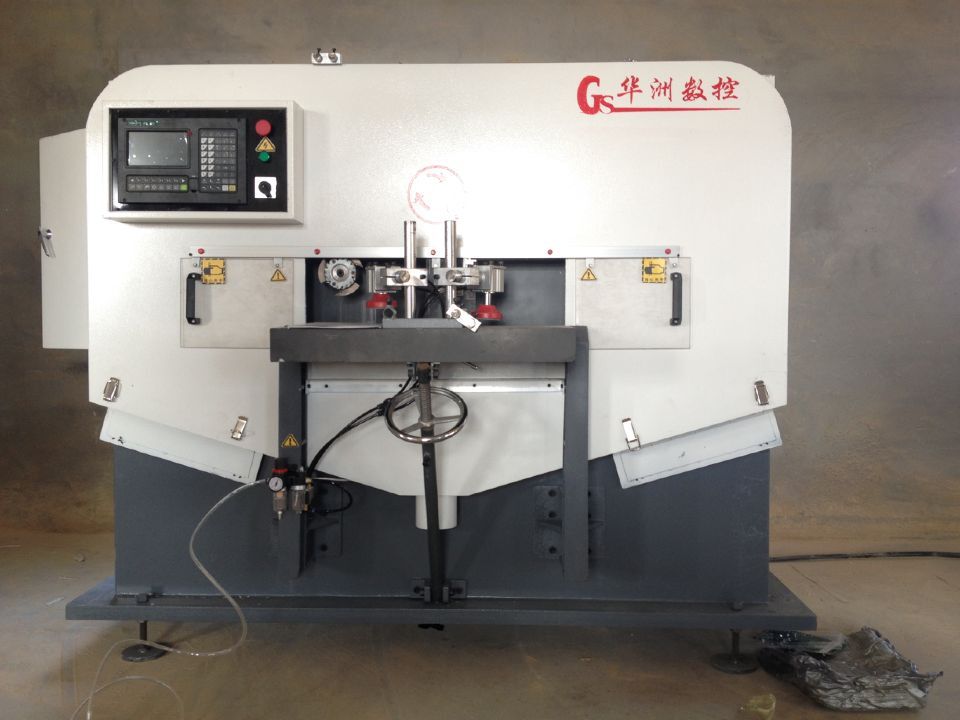

这是常规通用数控开榫机

本文的关键词：数控；开榫机；使用；检修，百度大哥能够抓取吗？蜘蛛侠一定给个面子哦！

使用传统的单头开榫机可以完成方榫、圆榫、腰圆 榫等榫头的加工，但一般只能加工短料，而且必须掉头 加工另一端，调整费时，劳动强度大，灵活性比较差，更 换加工零件的周期也较长，难以适应现代快速多变的 市场经济需要。全自动数控开榫机采用中文液晶显示， 操作者只需将木榫的形状特征参数输入到数控系统 中，进行简单的选择就可以自动加工出各种不同尺寸、 不同形状、不同组合的木榫，其使用方便，调整简单，操 作容易，可实现自动送料和两端同时开榫，具有安全、 高效、劳动强度低、性价比高等特点，每小时可加工工 件 1000 件以上。

1 技术参数 刀具转速 10000r/min；最大加工长度 2000mm；最 小加工长度 170mm；最大加工厚度 55mm；最大加工宽 度 145mm；最大榫长 40mm；刀具水平摆角-23°~+10°； 刀具垂直摆角+45°~-13°；主轴电机功率 3.7kW×2；总功 率 14.15kW；整机质量 2670kg；外型尺寸 4200mm× 2200mm×1750nnm。

2 榫头加工及工件形状 可加工的榫头形状，可加工的工件形状见下图

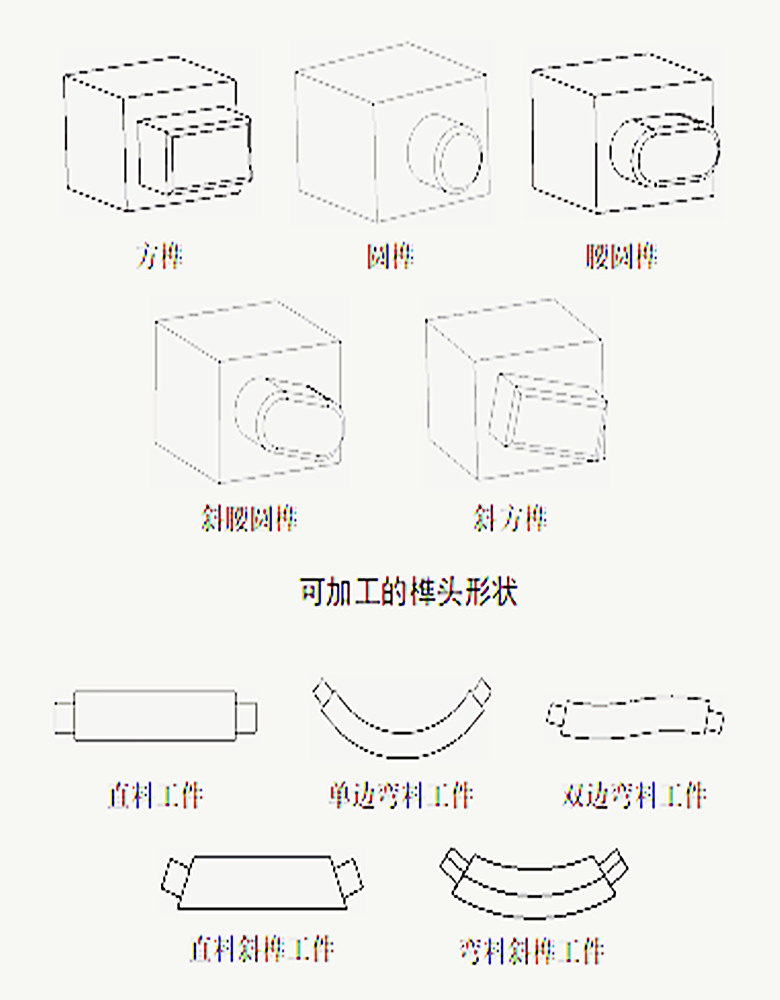

榫头式样和工件形状

3 机床调整

3.1 刀具调整

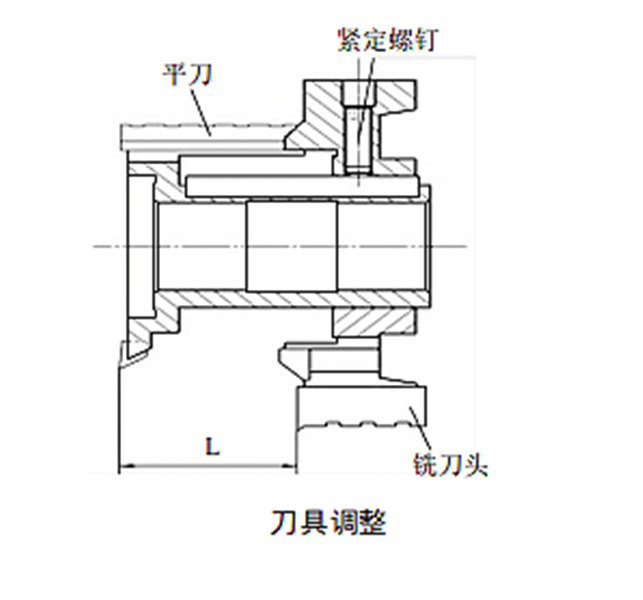

根据榫长调整铣刀头与榫间的距离 L，松开铣刀头 上的紧定螺钉，移动铣刀头至要求的距离并锁紧。也可 以通过试铣削来调整，主要是确定榫头的长度，见下图



这是刀具调整

3.2 工件长度调整

打开电源，按刀具纵向移动控制器调整榫肩距，用 棘轮扳手转动丝杆，调整送料座至刀罩及刀具合适的 距离，位置显示器显示当前的榫肩距。松开料架上两个 锁紧手柄，移动定位料架至合适的距离（一般定位面超 出榫头 3mm 左右），然后锁紧两个手柄。根据工件的总 长调整顶料端料架至合适距离，然后锁紧两个手柄，见 下图。

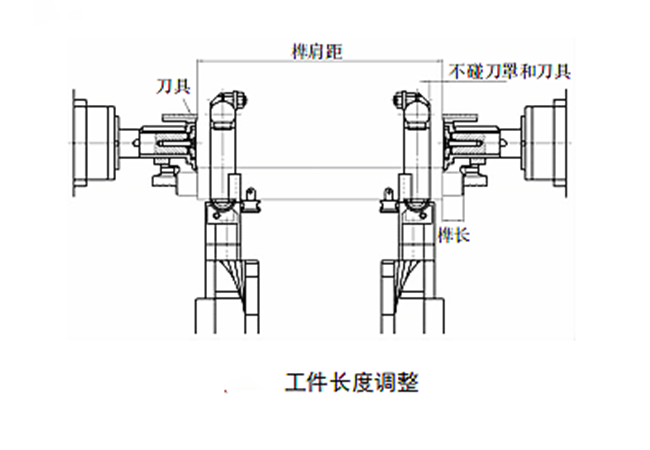

这是工件长度调整

3.3 工件宽度调整

把工件放入料架中，松开定位板螺钉，调整两端定 位板使其靠近工件（以工件能掉下来为宜），然后锁紧 螺钉。松开两端料架靠板的锁紧手柄，根据工件的宽度 调整靠板至合适距离，然后锁紧手柄。

3.4 工件厚度调整

以夹料座为基准，下压板低于工件底面 5mm，上压 板高于工件上表面 7mm。调整方法如下：松开气缸锁紧 螺钉，转动升降轴，调整至要求高度后锁紧螺钉，数显 器显示压料板的相对高度。在加工弯料时，松开锁紧螺 钉和锁紧螺母，转动下压板和上压板至所需角度，然后 锁紧螺钉和螺母，见下图



这是工件厚度调整





板子钳子一大堆，你得用工具

3.5 工件夹料方式选择 根据加工工件的形状选择不同的夹料方式，可利 用数控系统面板选择开关来选择。通过选择开关可以 选择上压板定位、下压板定位、上下压板移动夹紧工件 三种工作方式，其中，上下压板移动夹紧工件方式用于 自动和半自动加工。工件夹料方式见下图 。

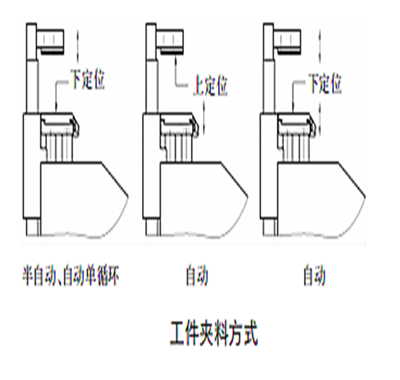

这是工件夹料方式！

3.6 数控系统 开榫机数控系统的开发应用高智能技术，降低了 操作难度，操作人员只要按照榫头分类直接选择加工 类型，然后分别输入相应参数（如矩形榫输入刀具半径 R、榫宽 K、榫厚；圆形榫输入刀具半径 R、榫头直径；腰 圆榫输入刀具半径 R、榫宽 K、榫厚），再选择加工速度 和快进速度就可以对刀进行加工，操作十分简捷，非常 容易掌握。同时数控系统还具有手动功能、自动记数功 能、选择单件/连续加工功能及按照通用标准的数控编 程加工功能，使得系统在各种情况下应用都很方便。 数控系统是开榫机的控制单元，其是由每端配套 的两轴交流伺服驱动单元、两台交流伺服电机和电源 变压器组成的一套完整的交流伺服数控系统。另外，机器上装有电子脉冲手轮，可以模拟刀具在 X 轴和 Z 轴 的加工轨迹，以防止干涉碰撞。 3.7 加工流程 加工流程如下：总开关旋至开启→数控系统通电 （显示开机画面）→按系统回原点按钮 （显示回原点画 面）→选择榫头加工形状→进入榫头参数画面输入参 数→选择工作方式→手动脉冲测试（模拟轨迹）→靠紧 定位板手动放料→压紧工件→启动吸尘系统→按主轴 启/停按钮→刀具旋转→切削 4 故障与排除 故障及排除措施见图表

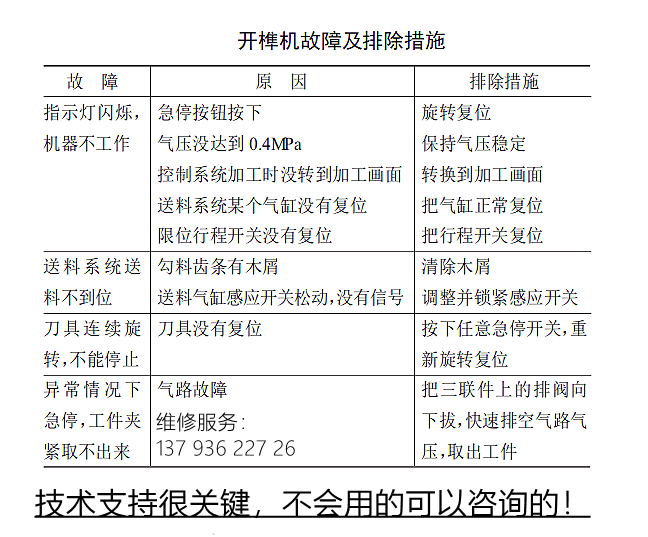

这是开榫机故障维修排除表格和技术支持

5 结束语 开发各种木工机械的数控技术，逐步使各种数控 木工机械向高精度、高质量、高效率和高集成的方向发 展，是我国木工机械发展的必由之路。全自动数控开榫 机适应目前小批量、多品种加工的需求，简化了调整程序，极大缩短了调整机床的时间，减轻了工人的劳动强 度，提高了生产效率，可满足家具高质量、高档次的市 场需求
