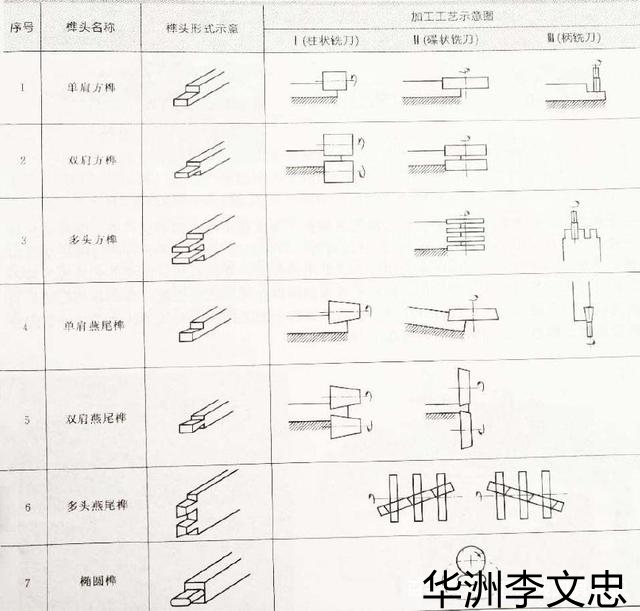

木工卯榫结构种类颇多，细算得有上千种粗算也得几百种，各种榫卯做法不同，应用范围不同，因此，其榫头形式较多，加工形式也有多种。常见的榫头形式及加工工艺如下，大家可以粗略看一下。





主流卯榫式样款式

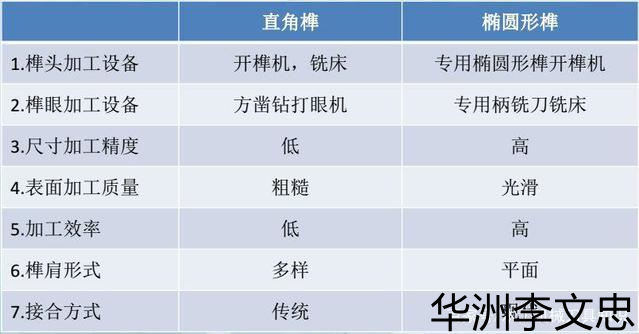

传统制作和自动化制作的对比



我们今天就说说最常见的也是使用频率最多的木工腰圆榫加工方式和加工设备。也有称他们为长圆榫头的也有叫椭圆榫头，其是利用专用的长圆榫开榫机加工。也就是说使用开榫机铣刀进行圆周立体式加工，可以制作横腰榫、竖腰榫、圆榫和方形榫头。

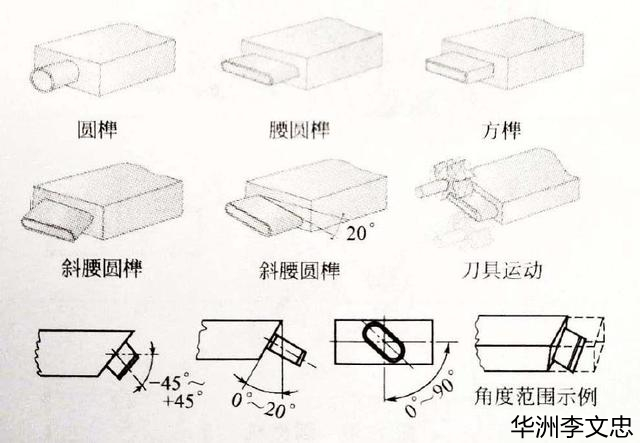

自动榫头机加工示例



数控开榫机实物



我们就拿上图做使用讲解吧！数控开榫机采用智能数字化控制系统作为程序软件，具备好用、运行速度快、可保存、简单好学习的显著优点。具备仿真图形，蓝色代表木材，黄色代表榫头，在仿真图形上边有箭头和字母。我们在使用，调整榫头尺寸时只需要根据图形上的箭头和字母对号入座，通过界面底部的按键数字进行调节即可，非常简便。

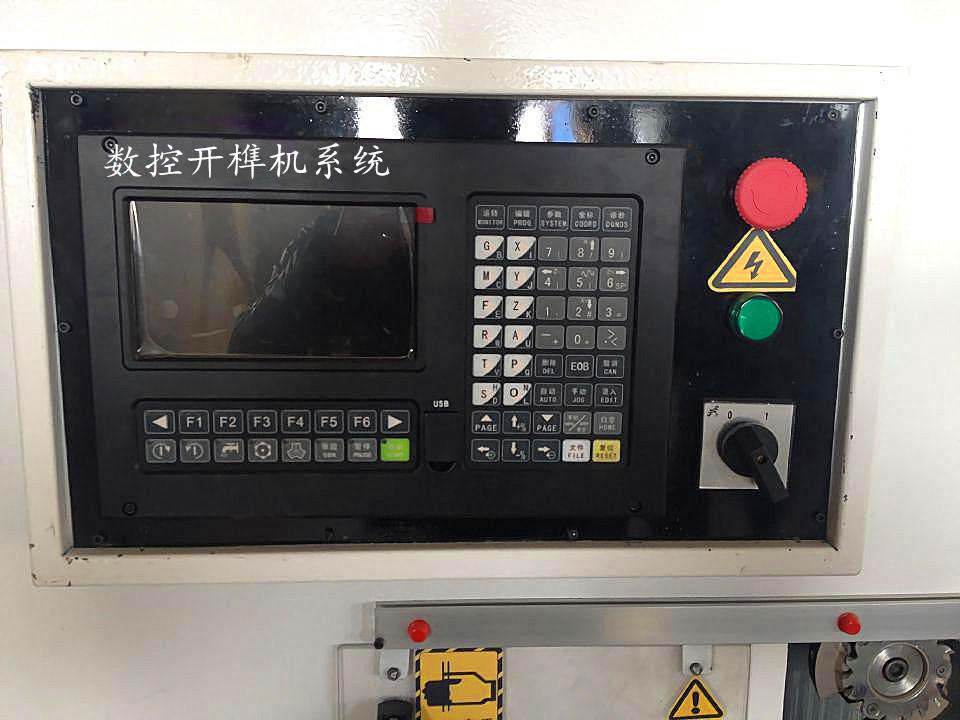

控制端口系统界面



主体结构采用国标纯铜电机、伺服电机、直线导轨、滚珠丝杆和其他主体部件进行全新设计，运行精密、平稳、耐磨损、寿命长。主电机功率必须达标，动力足劲头大不易发热烧毁；伺服电机和驱动器、变频器一般选用国内主流品牌就行，售后有保证虽然比小作坊的贵一点但是总体质量平稳比进口的便宜；直线导轨、滑块、滚珠丝杆等建议选用台湾的就挺好，质优价廉，比咱们内地的确实耐用，硬度、磨损、直线性都是可圈可点的；铣刀选用优质合金组合铣刀，锋利、耐磨、硬度大，加工的榫头工艺好同时由于材质过硬不用频繁更换或者打磨铣刀；至于减速机，从精密角度、控制灵敏角度出发还是选用日本进口的吧。这样采取高低搭配模式，合理控制成本的同时最大限度保证了使用寿命和使用工艺精度，实惠更实用才是硬道理，这个方面还真没必要全部采用进口配置，过于崇拜进口品牌也不是件好事。

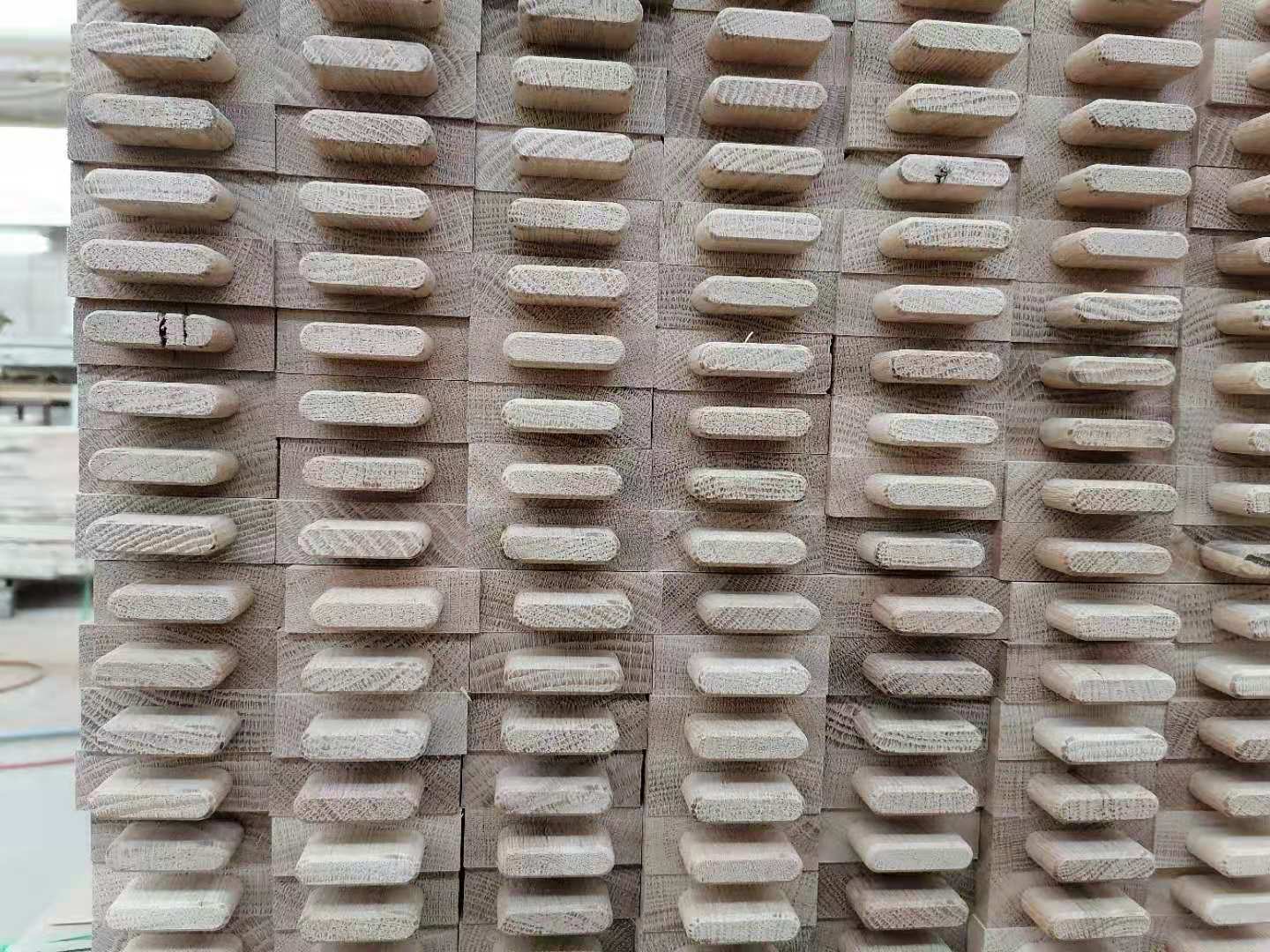

批量化生产的榫头，流水作业



平台设计采用左右双工位轮流交替加工设计，满满的“人情味”也就是说在加工左边料的同时，我们可以在右边取、放木料，这样轮流重复工作，整个过程速度可调，在充分保证设备效能的同时，又能兼顾到操作人员，不至于手忙脚轮，非常合理！
