今天借着马蒂斯螺旋开榫机的噱头我们说说木工数控开榫机，借个光吧，说说相关经验常识讲解！

编辑搜图

板板正正的小椅子，榫卯结构的！

马蒂斯的螺旋开榫机喜欢看视频的木友们一定看见过，有没有想D一个的冲动，或者有心无力呢，小编给大家分享一组图纸吧，希望大家喜欢～

编辑搜图

话说这是成品的图片

编辑搜图

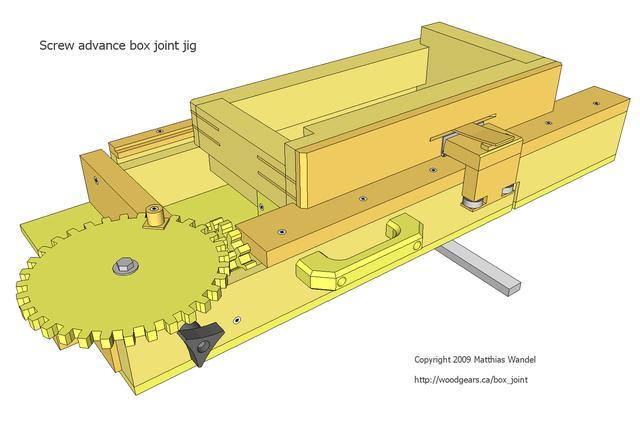

这是成品的三位立体效果图

编辑搜图

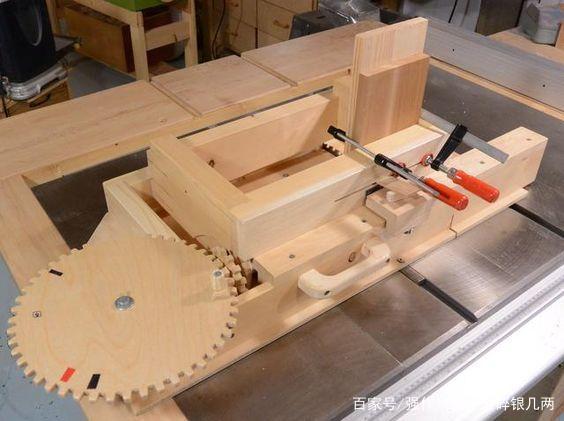

这是加工完的实物图

这神器分为两大部分，内结构框架和外结构框架，主要有以下相关部件：滑轮、导轨、拉手、前侧板、后侧板、底板、主动齿轮从动齿轮等齿轮组部件，至于具体尺寸呢我们可以随意发挥，不拒细节，但是也得说明白前提就是能做起来，能使用。





编辑搜图

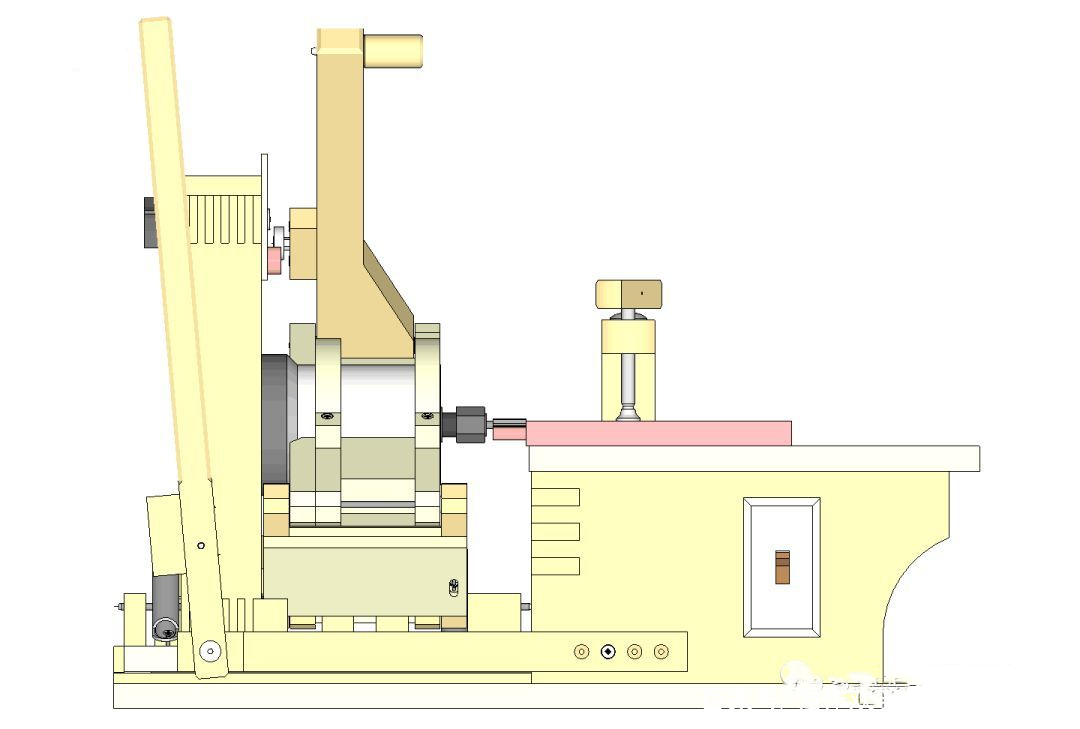

侧面图

编辑搜图

各部位部件图

蹭马蒂斯开榫机的热点不是目的是途径、是方式方法，最终目的是给数控开榫机一个合理合适恰如其分的出场节点，下边咱们就有针对性的对这个木工数控开榫机做做图例讲解说明。

数控开榫机，属于木工数控车床、机床的一种，通过电脑、微电脑等相关系统发送数字化命令，生成加工代码然后由伺服电机或者步进电机去完成相关命令的执行，也就是完成相关指定动作。比如车、铣、镗、钻、雕等诸多工艺，数控开榫机大多数是三轴设备，即X/Y/Z三轴，包括数控开榫机、数控燕尾榫机、数控双端开榫机、数控榫卯加工中心等等吧，多数如此，就目前国内家具行业的从业人员来说使用数控自动化木工机械最好就是二轴、三轴顶天就是四轴，再复杂了不一定用的了，知识水平限制，当然五轴甚至七轴加工中心国内也有不少（X Y Z A C这是基本5轴然后万向节主轴头算一个轴，再看看有没有双刀库，如果有也算一个轴，用伺服的轴我们才算，主动力加工轴不算，一般就是这七轴），即便如此而二轴、三轴加上四轴的木工机械已经让国内家具行业很牛逼了！扯远了，咱们还是具体说说数控开榫机吧！



编辑搜图

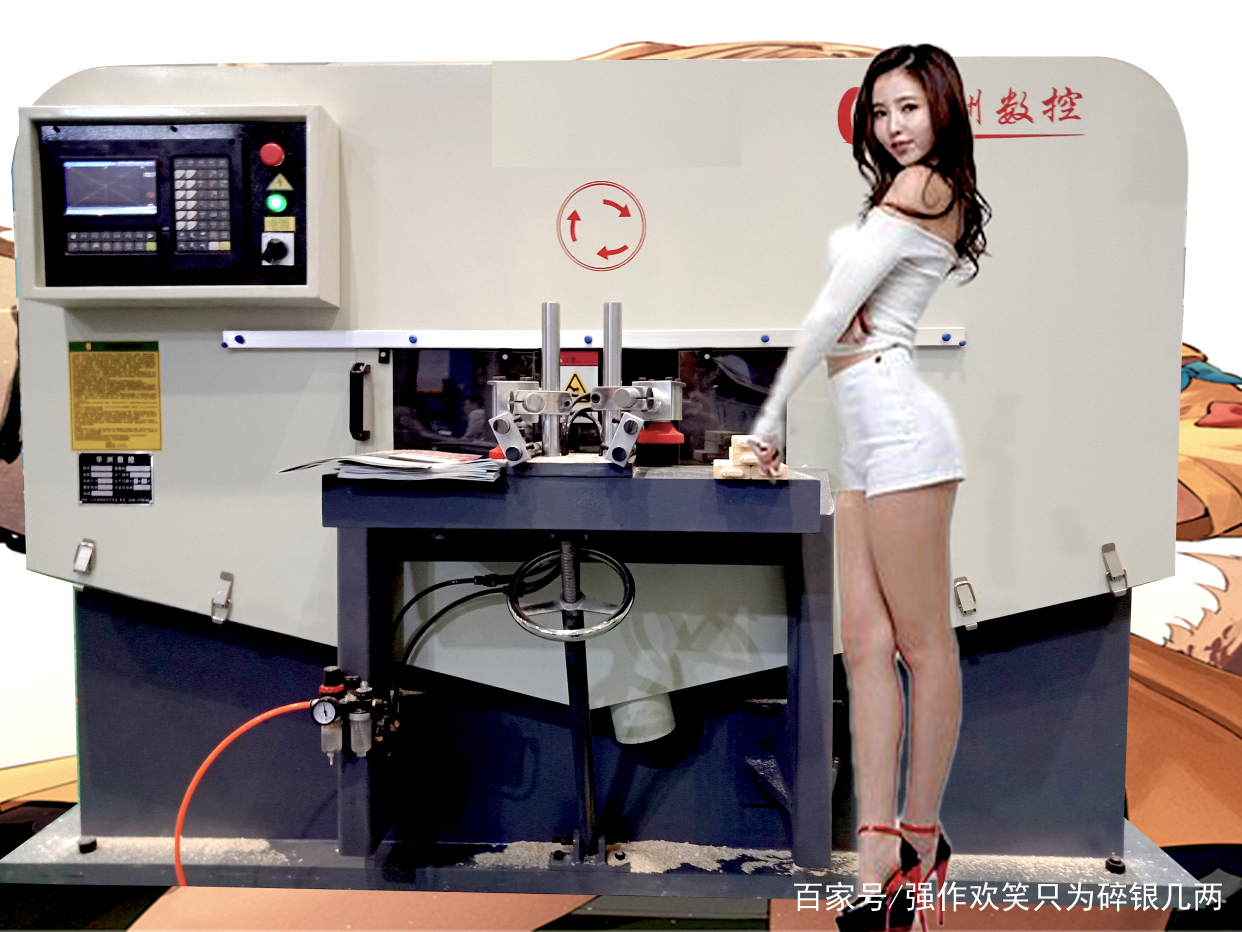

这是最常见的数控开榫机

编辑搜图

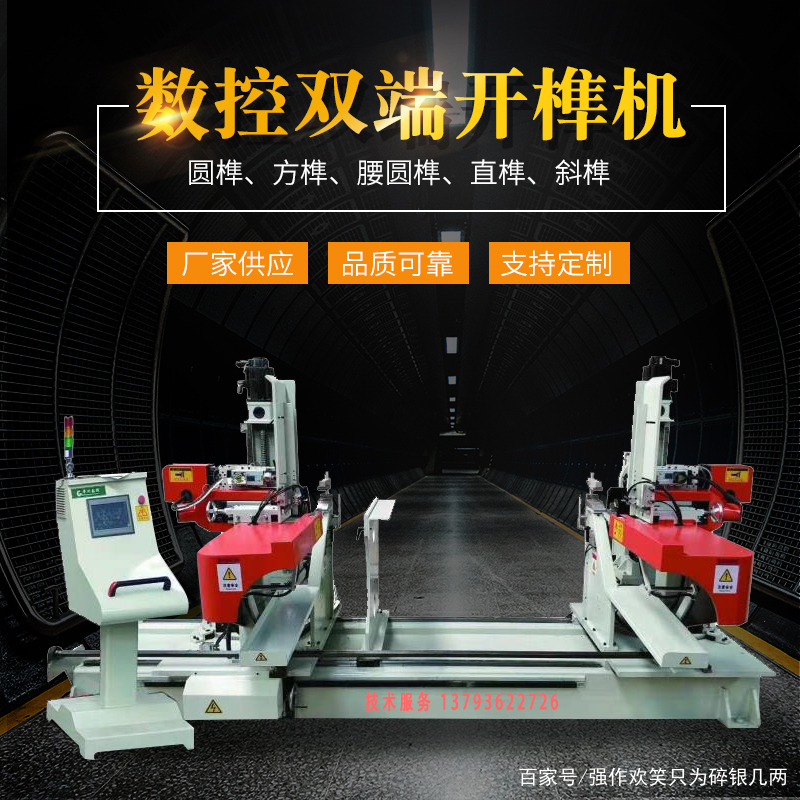

这一个是双端数控开榫机

数控开榫机的主要部件和大部分车床一样，主要就是伺服电机、伺服驱动器、变频器、电脑（或者微电脑）、导轨、滚珠丝杆、减速机、主动力主轴、气缸、刀具（铣刀、锯条、钻头）、轴承座、滑块等等这些属于不可或缺的主要部件，下边来照片给大家看看。



编辑搜图

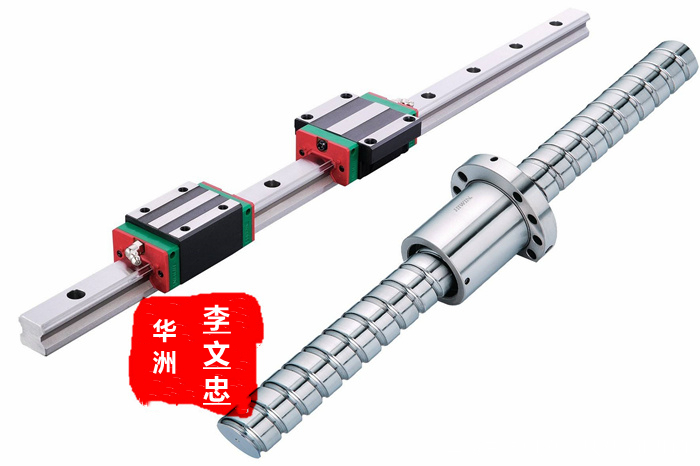

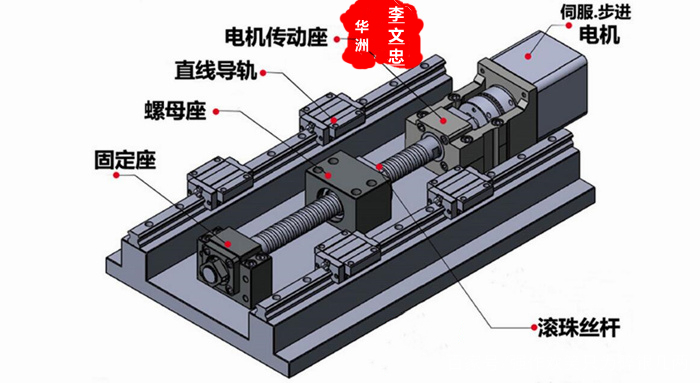

直线导轨和滚珠丝杆

编辑搜图

比较全面的部件了

综合成一体运用高科技技术整合，运行要求滑顺、流畅、平稳，榫头制榫要求做到不蹦不裂，很多家具厂有这个问题就是加工硬木比如红橡、白橡没关系很正常，加工新西兰辐射松就劈裂，这个问题其实是设备自身的问题，一款成熟的设备他能够轻松应对各种加工木材极个别种类的木材除外，但是大多数能够满足，随着数字化进程的加快很多企业感觉自动化数控设备的门槛降低了，因此都走上了数控机械生产的路子吗，殊不知经验和阅历那是用金钱和汗水加上无数次失败换回来的，学了一个“唱”内功没有学到，不行的！



编辑搜图

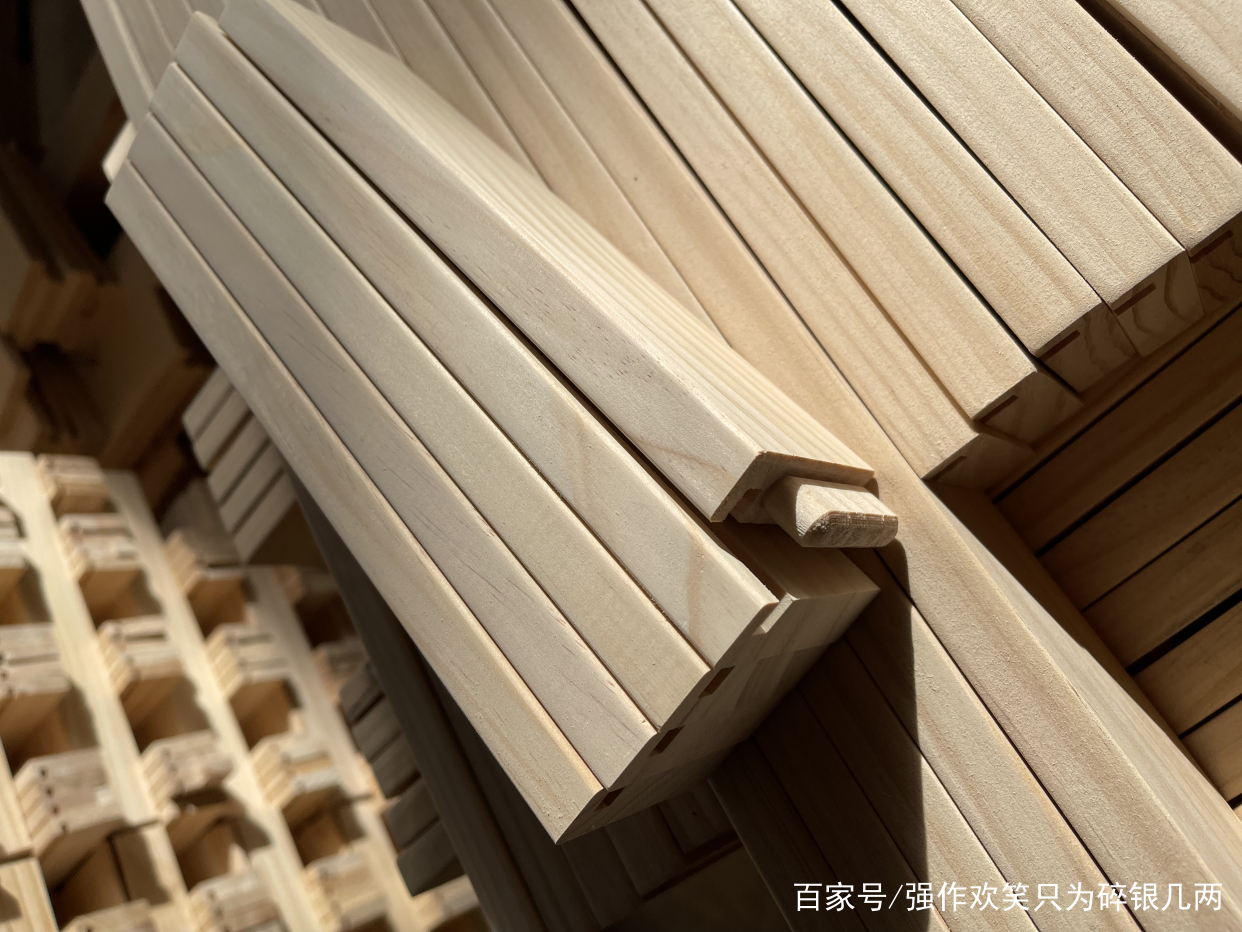

崩缺的照片

编辑搜图

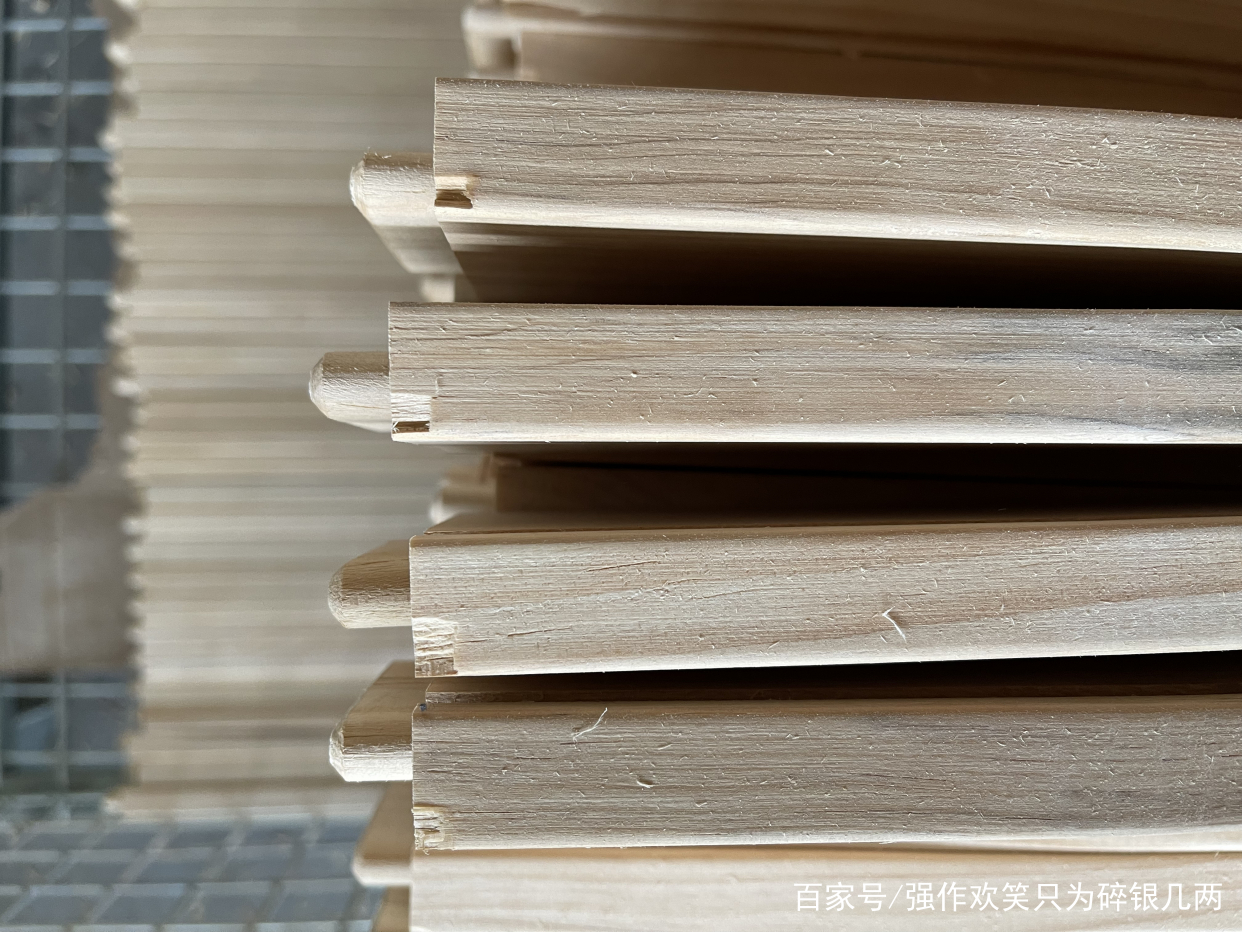

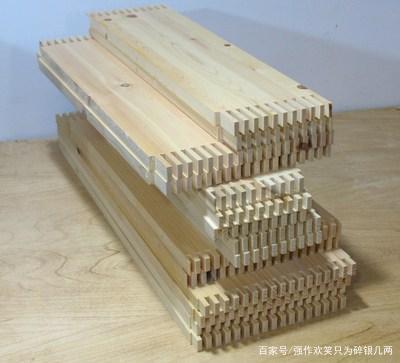

正常工艺



数控木工开榫机采用人机互动的数控系统，菜单模式选择、操作简单、参数化输入、调整方便快捷，轻松实现制榫的三维加工 ，无论从速度、工艺、节能等诸多方面都得到了极大的提升，可以说完美！

数控开榫机使用中的注意事项 ， 数控开榫机急停 电箱和机器上分别有1个急停按钮，（2个按钮的作用一样）当工作中遇到紧急情况，或听见机器发出异常声音时按下，应迅速按下该按钮的其中一个，机器停止运动。 数控开榫机加工： 加载需要的程序后，按自动键，再按启动，加工开始。如需停止加工，按暂停或复位键，机器停止工作。再次按下启动，加工重新开始。 这点需要重点熟记，工作中绝对会用用到
